性能參數
| 觸點形式 | 1A, 1C, 1U, 1W |
| 觸點材料 | AgSno2 |
| 最大額定切換電流 | 20A |
| 最大切換電壓 | 27VDC |
| 額定負載(阻性) | 1A:20A 13.5VDC 10A 27VDC 1C:NO/NC 20A/10A 13.5VDC |
| 絕緣電阻 | 100MΩ |
| 介質耐壓(線圈觸點間) | 500VAC |
| 環(huán)境溫度 | -40°C~+85°C |
| 動作時間 | 10ms/10ms |
| 機械壽命（min） | 1 X106 |
| 電氣壽命 （min） | 1 X105 |
| 引出端形式 | Terminal |
線圈參數
| 標準型 | 額定電壓 | 動作電壓 | 釋放電壓 | 線圈電阻 | 并聯電阻 | 等效電阻 | 繼電器功耗 | 允許最大線圈電壓 | |
| 20 °C | 85 °C | ||||||||
| 12 | 8.4 | 1.2 | 90 | - | - | 1.6 | 20.2 | 15.7 | |
| 12 | 8.4 | 1.2 | 80 | 680 | 79.5 | 1.8 | 20.2 | 15.7 | |
| 24 | 16.8 | 2.4 | 360 | - | - | 1.6 | 40.5 | 31.5 | |
| 24 | 16.8 | 2.4 | 320 | 2700 | 317.6 | 1.8 | 40.5 | 31.5 | |

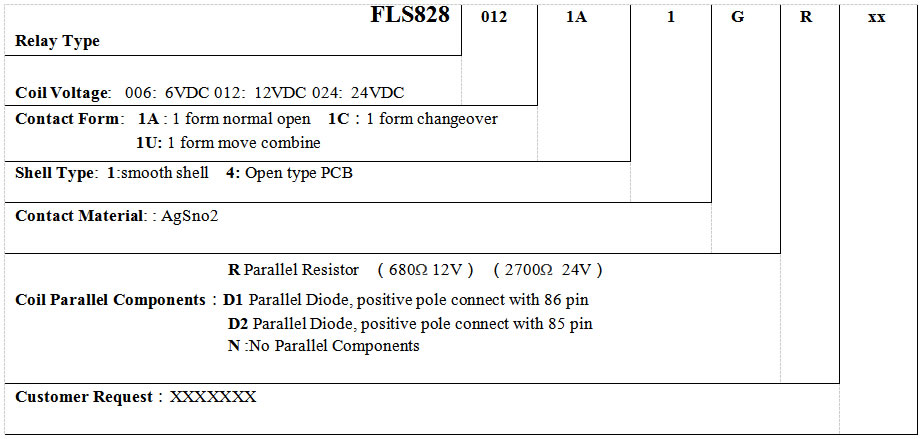

訂貨指南

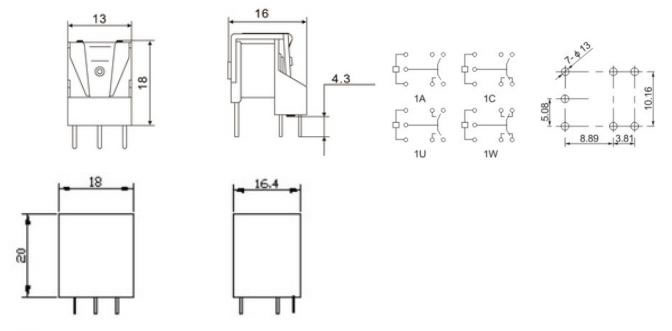

外部尺寸
