FLS858
主要特征：
● 一組橋接觸點形式
● 150A觸點切換能力
● 防塵罩型
● 外形尺寸33.5X52.4X65
● 工作溫度高達75℃
● 一組橋接觸點形式
● 150A觸點切換能力
● 防塵罩型
● 外形尺寸33.5X52.4X65
● 工作溫度高達75℃
性能參數
| 觸點形式 | 1 A One set of bridge |
| 最大連續電流 | 150A |
| 最大切換電壓 | 110VDC |
| 最小負載 | 150A 14VDC |
| 電耐久性 | 5×104times |
| 機械耐久性 | 1×107times 300 times/minute |
| 絕緣電阻 | 20MΩ |
| 動作時間 | 50ms or less |
| 釋放時間 | 50ms or less |
| 工作溫度 | -40℃~+75℃ |
| 振動 | 10Hz~500Hz，5.0G |
| 封裝方式 | Plastic seal |
觸點參數
| 觸點負載電壓 | 負載類型 | 觸點負載電壓A | 通斷比 | 電耐久性 | 觸點材料 | 試驗環境溫度 | 觸點接線圖 | ||
| 橋接（1A） | 接通S | 斷開S | |||||||
| 14VDC | 阻性 | 接通 | 150 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 |
| 斷開 | 150 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 | ||
| 28VDC | 阻性 | 接通 | 100 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 |
| 斷開 | 100 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 | ||
| 72VDC | 阻性 | 接通 | 50 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 |
| 斷開 | 50 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 | ||
| 110VDC | 阻性 | 接通 | 30 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 |
| 斷開 | 30 | 1 | 4 | 5×104次 | Agsno2In2o3 | 23℃ | see picture 1 | ||
線圈參數
| 標準型 | 額定電壓 | 動作電壓 | 釋放電壓 | 線圈電阻 | 并聯電阻 | 等效電阻 | 繼電器功耗 | 允許最大線圈電壓 | |
| 20 °C | 85 °C | ||||||||
| 12 | 8.4 | 1.2 | 90 | - | - | 1.6 | 20.2 | 15.7 | |
| 12 | 8.4 | 1.2 | 80 | 680 | 79.5 | 1.8 | 20.2 | 15.7 | |
| 24 | 16.8 | 2.4 | 360 | - | - | 1.6 | 40.5 | 31.5 | |
| 24 | 16.8 | 2.4 | 320 | 2700 | 317.6 | 1.8 | 40.5 | 31.5 | |

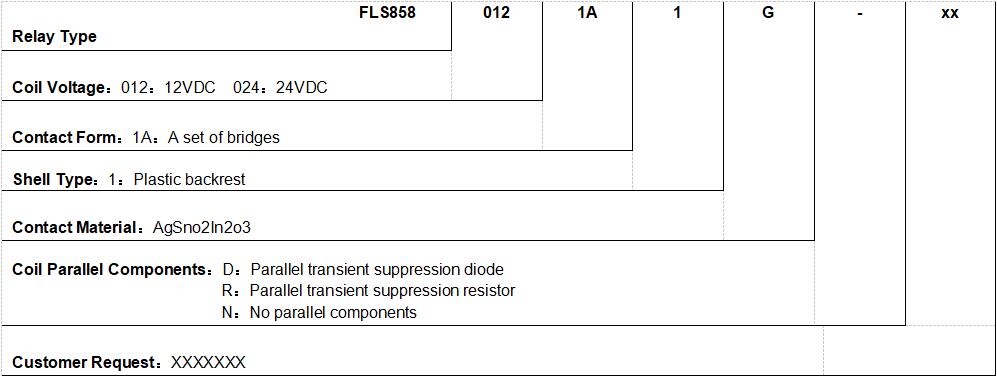

訂貨指南

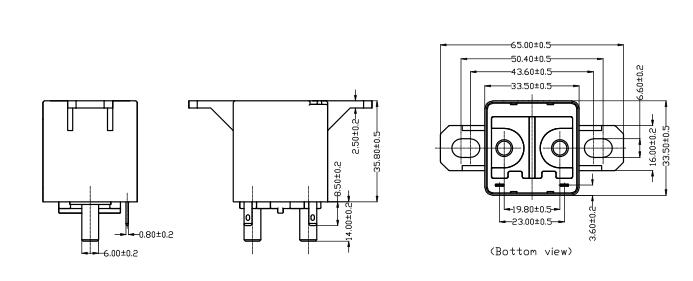

外部尺寸
備注：（1）外形尺寸無公差時：外形尺寸≤1mm，公差為±0.2mm;
外形尺寸＞ 1mm且≤5mm，公差應為±0.3mm； 外形尺寸＞ 5mm，
公差應為±0.4mm。
